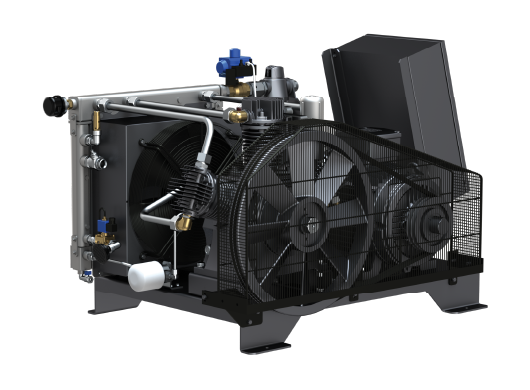

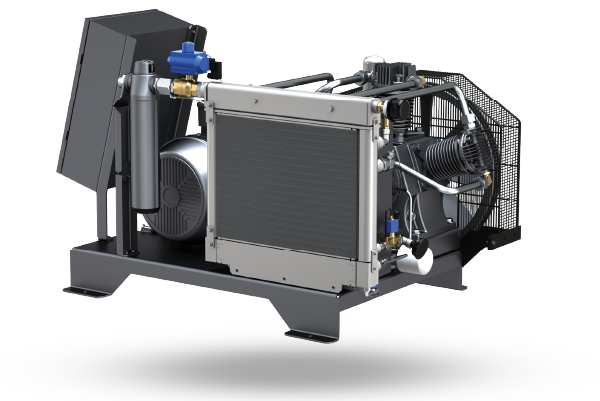

Booster d’air comprimé GP
Surpresseur haute pression jusqu’à 40 bar
Augmentez facilement la pression de votre air comprimé
La gamme Booster GP MAC3 est conçue pour surcomprimer l’air comprimé provenant d’un réseau existant. Elle permet de passer d’une pression d’entrée de 7 à 13 bar à une pression de sortie pouvant atteindre 40 bar, sans nécessiter un nouveau compresseur haute pression.
Cette solution est idéale pour les applications industrielles nécessitant une pression élevée de manière ponctuelle ou continue.
DOCUMENTATIONS
Une technologie à piston robuste et performante
Les boosters GP reposent sur une technologie à piston haute performance, reconnue pour sa fiabilité et sa longévité.
Conception industrielle renforcée
- Carter, vilebrequin et cylindres en fonte robuste
- Pistons et culasses en aluminium haute résistance
- Soupapes d’aspiration et de refoulement en acier inoxydable
- Fonctionnement à faible vitesse de rotation pour limiter l’usure
Performance et efficacité optimisées
- Pression de sortie jusqu’à 40 bar
- Large plage de débit adaptée à différents besoins industriels
- Entraînement par courroies trapézoïdales pour une maintenance simplifiée
- Jusqu’à 40 % de vibrations en moins, pour plus de stabilité et de confort d’utilisation
Système de refroidissement innovant
Les boosters GP intègrent un système avancé de refroidissement air + huile :
- Radiateur à plaques nouvelle génération
- Température de l’air comprimé réduite jusqu’à 15 °C
- Température de culasse diminuée de 10 à 15 °C
Contrôle et automatisation intelligents
Chaque booster est équipé d’une armoire électrique complète et performante :
- Composants SCHNEIDER ELECTRIC
- Contrôleur DEC40 permettant de gérer jusqu’à 8 boosters en séquence
- Système câblé et testé en usine
Équipements inclus de série
Pour garantir sécurité et performance, les boosters GP sont livrés avec de nombreux équipements :
- Filtre d’admission (5 microns)
- Refroidisseur final
- Pompe à huile pour lubrification
- Régulateur d’air d’admission
- Manomètre de pression
- Clapet anti-retour intégré
- Soupape de sécurité haute pression
- Vanne de purge des condensats
Une gamme complète adaptée à vos besoins
La série Booster GP se décline en plusieurs modèles, de 7,5 kW à 30 kW, avec différents débits et configurations pour répondre à toutes les applications industrielles.
| PUISSANCE | PRESSION bar | DÉBIT D'ENTRÉE m3/min | RACCORD. | DIMENSIONS | POIDS | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| kW | HP | min | max | 7 bar | 10 bar | 13 bar | (Lxlxh) mm | kg | ||
| BOOSTER GP 10 | 7,5 | 10 | 15 | 40 | 2,10 | 2,89 | 3,67 | G 1'' | 1430 x 1010 x 1026 | 389 |
| BOOSTER GP 15 | 11 | 15 | 15 | 40 | 2,45 | 3,37 | 4,29 | G 1'' | 1430 x 1010 x 1026 | 397 |
| BOOSTER GP 20 | 15 | 20 | 15 | 40 | 3,71 | 5,10 | 6,49 | G 1'' | 1430 x 1010 x 1026 | 422 |
| BOOSTER GP 25 | 18,5 | 25 | 15 | 40 | 4,90 | 6,73 | 8,57 | G 1 1/4'' | 1500 x 1025 x 957 | 465 |
| BOOSTER GP 30 | 22 | 30 | 15 | 40 | 5,56 | 7,65 | 9,74 | G 1 1/4'' | 1500 x 1025 x 957 | 535 |
| BOOSTER GP 40 | 30 | 40 | 15 | 40 | 6,68 | 9,18 | 11,68 | G 1 1/4'' | 1500 x 1025 x 957 | 594 |
