COMPRESSEURS BOOSTER À PISTON
La série BOOSTER permet d’augmenter la pression de l’air entrant à 7-13 bar, jusqu’à 40 bar
Série BOOSTER
POINT FORT
La série booster permet d’augmenter la pression de l’air entrant à 7-13 bar, jusqu’à 40 bar.
DOCUMENTATIONS
-
Pour avoir accès à plus de supports,
CARACTÉRISTIQUES
Moteur électrique LEROY-SOMMER OU WEG
- IP55 classe d’isolation F – Rendement IE3
Armoire électrique de commande
- Démarreur et protection SCHNEIDER ELECTRIC
- Contrôleur DEC40 incluant séquencement jusqu’à 8 booster

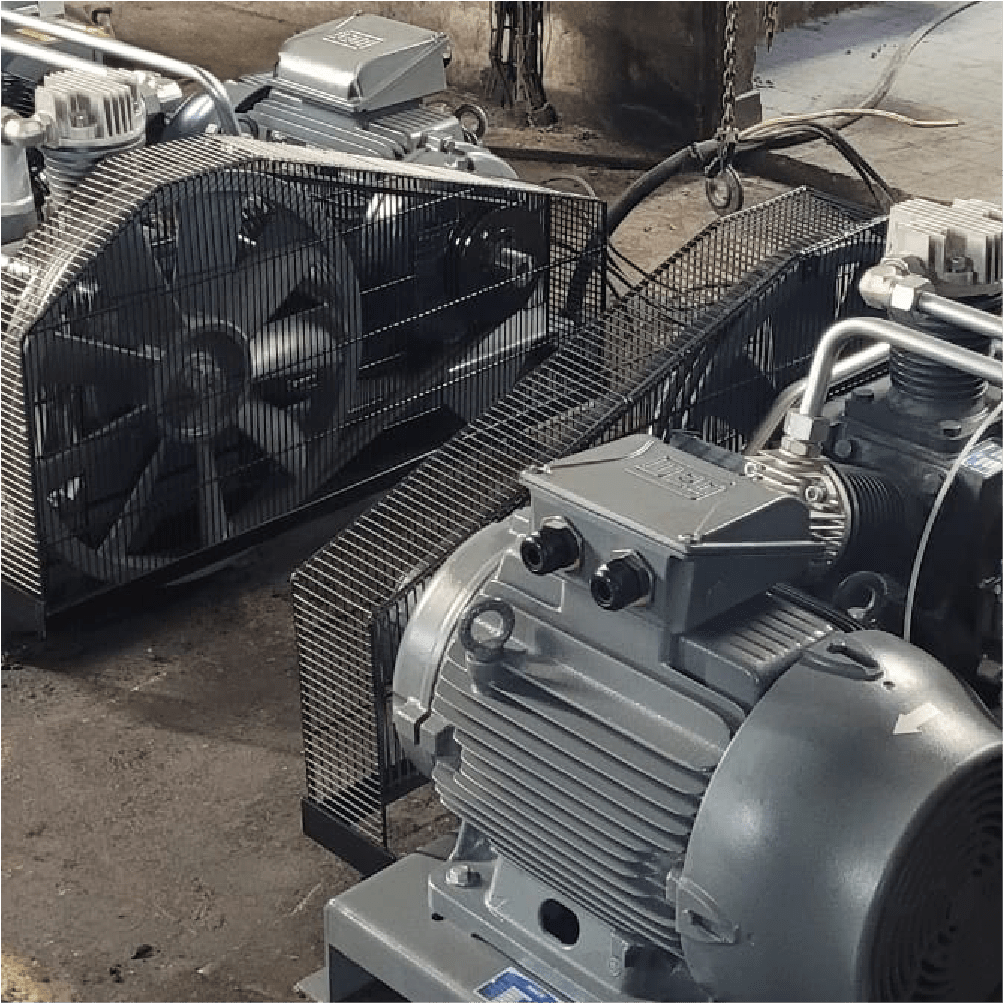

- Accouplement poulies-courroies
- Entraînement par courroies trapézoïdales
- Tension et alignement aisés
- Grille de protection courroies
- Poulies en fonte spéciale pour assurer la ventilation du compresseur
Unité de compression performante
- Carte, vilebrequins et cylindres en fonte
- Pistons et tête de cylindre en aluminium spécial
- Soupapes aspiration et décharge en acier inoxydable
Équipements inclus
- Filtre à particules d’admission 5μ

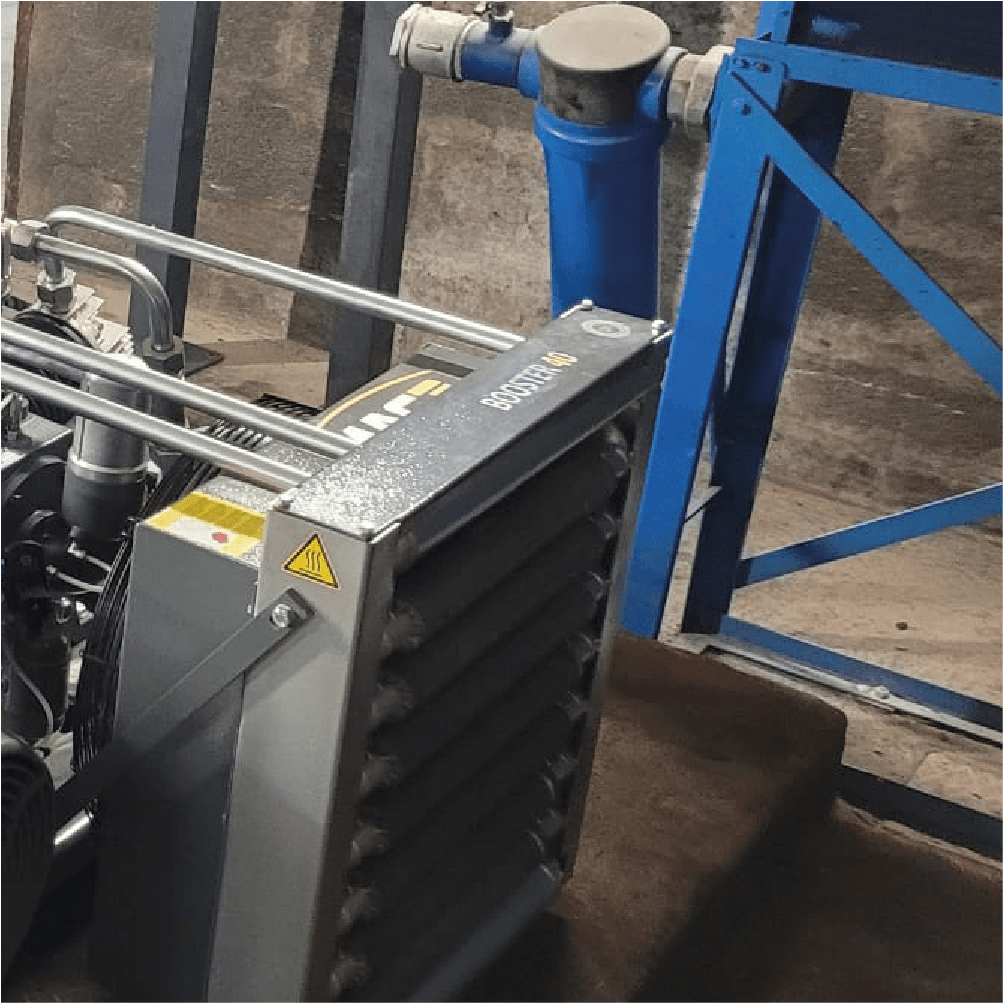

- Refroidisseur final
DOMAINES D'APPLICATIONS
DONNÉES TECHNIQUES
| PRESSION | DÉBIT | PUISSANCE | PUISSANCE | RACCORD | DIMENSIONS | POIDS | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| MODÈLE | Min | Max | 7 bar | 10 bar | 13 bar | Kw | HP | (L x l x H) mm | kg | |
| B 10 | 15 | 40 | 2,10 | 2,89 | 3,67 | 7,5 | 10 | G 1" | 1286 x 825 x 753 | 268 |
| B 15 | 15 | 40 | 2,45 | 3,37 | 4,29 | 11 | 15 | G 1" | 1286 x 825 x 753 | 285 |
| B 20 | 15 | 40 | 3,71 | 5,10 | 6,49 | 15 | 20 | G 1" | 1357 x 820 x 758 | 300 |
| B 25 | 15 | 40 | 4,90 | 6,73 | 8,57 | 18,5 | 25 | G 1 1/4" | 1423 x 874 x 736 | 345 |
| B 30 | 15 | 40 | 5,56 | 7,65 | 9,74 | 22 | 30 | G 1 1/4" | 1423 x 881 x 736 | 390 |
| B 40 | 15 | 40 | 6,68 | 9,18 | 11,68 | 30 | 40 | G 1 1/4" | 1423 x 972 x 736 | 426 |
