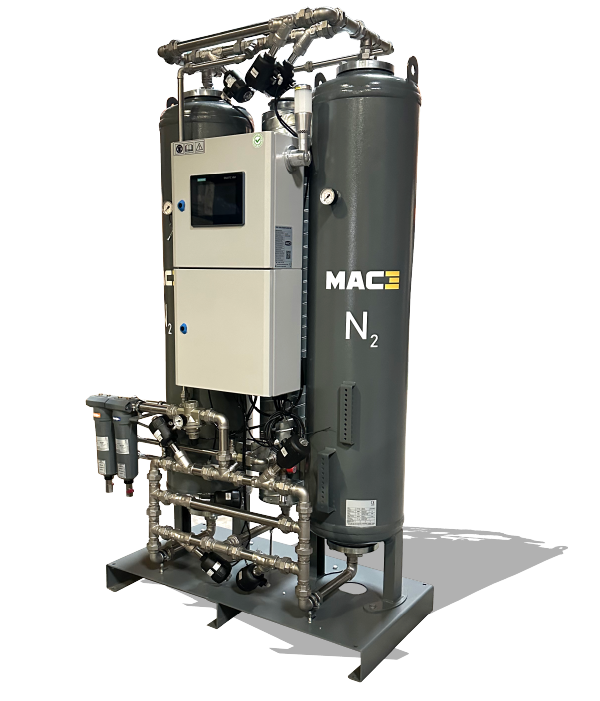

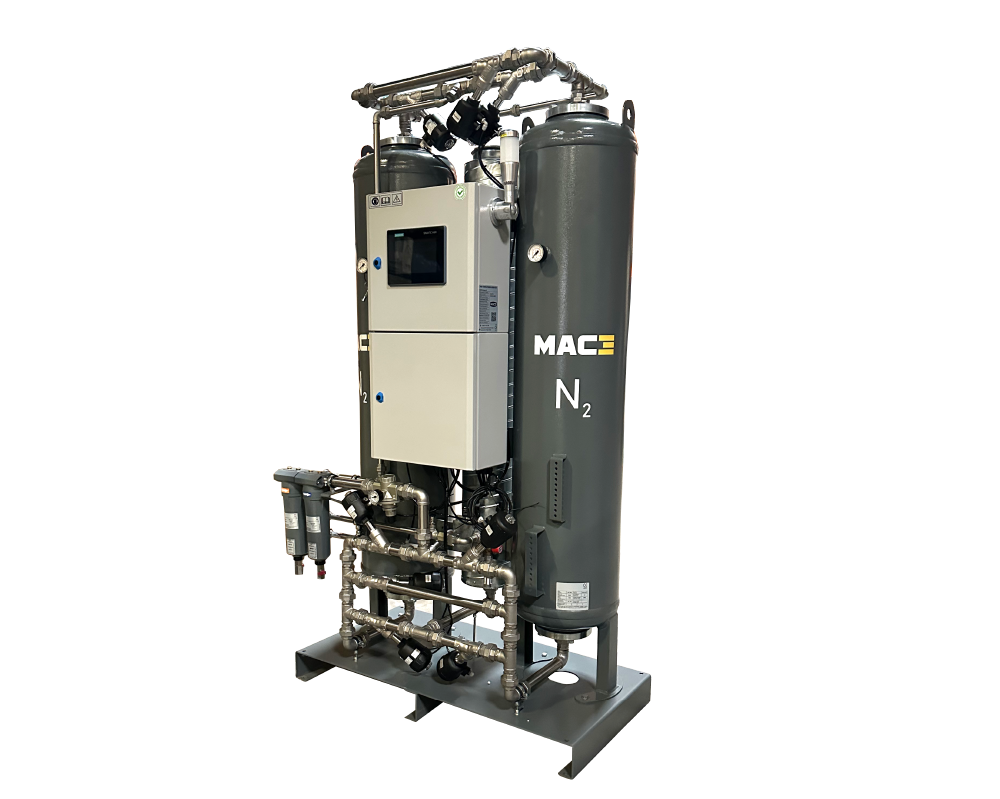

Skid générateur d’azote pour découpe laser
Solution tout-en-un haute pression pour production d’azote sur site
Les skids générateurs d’azote MAC3 sont des solutions complètes et intégrées permettant de produire de l’azote directement sur site pour les applications de découpe laser industrielle. Conçus pour allier performance, autonomie et rentabilité, ces systèmes tout-en-un offrent une alternative fiable aux approvisionnements traditionnels en bouteilles ou en vrac.
DOCUMENTATIONS
Pourquoi produire son azote pour la découpe laser ?
Produire votre propre azote présente de nombreux avantages :
- Fiabilité et autonomie
Grâce à la technologie PSA (Pressure Swing Adsorption), les générateurs MAC3 fonctionnent de manière automatisée, continue et durable, avec très peu de maintenance.
- Réduction des coûts
La production sur site permet d’éliminer les coûts liés à l’achat, au transport et au stockage de l’azote. Une solution idéale pour améliorer votre coût global d’exploitation (TCO).
- Disponibilité immédiate
L’azote est produit à la demande, sans dépendance aux fournisseurs ni rupture d’approvisionnement.
- Qualité optimale pour la découpe laser
L’azote est un gaz inerte qui permet une découpe sans oxydation, garantissant des résultats propres et précis

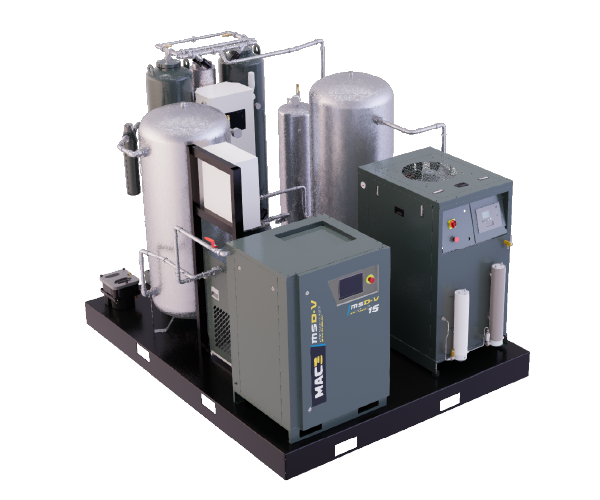

Une solution complète : skid générateur d’azote haute pression
Les skids MAC3 intègrent l’ensemble des équipements nécessaires dans un système compact et prêt à l’emploi:
- Compresseur à vitesse variable
- Sécheur d’air et filtration haute efficacité
- Générateur d’azote PSA
- Cuves de stockage (air et N2)
- Surpresseur haute pression (jusqu’à 300 bar)
- Armoire de commande centralisée
- Gestion des condensats conforme aux normes environnementales
- Tuyauterie inox haute qualité
- Filtration à charbon actif intégrée
Tous les composants sont montés sur un châssis robuste (skid) pour une installation simple et rapide.
Performance adaptée à la découpe laser
SPÉCIFICATIONS
| MNGS 12 | MNGS 16 | MNGS 20 | MNGS 28 | MNGS 52 | MNGS 68 | |
|---|---|---|---|---|---|---|
| Capacité N2 @ 99,99% Nm3/h | 12 | 16 | 20 | 28 | 52 | 68 |
| CAPACITE N2 @ 99,999% Nm3/h | 6,4 | 8,5 | 10,6 | 15,0 | 30,0 | 40,0 |
| Consommation pour 1 Nm3 N2 @99,99% kW | 0,78 | 0,83 | 0,77 | 0,77 | 0,70 | 0,66 |
| Compresseur | MSD-V 7 PM | MSD-V 7 PM | MSD-V 11 PM | MSD-V 15 PM | MSD-V 22 PM | MSD-V 30 PM |
| Sécheur | Dk 40 | Dk 40 | Dk 50 | Dk 60 | Dk 80 | Dk 90 |
| Charbon Actif | ELM G250 | ELM G300 | ELM G600 | ELM G850 | ELM F150 | ELM F300 |
| Réservoir Air | 500 L | 500 L | 500 L | 500 L | 900 L | 900 L |
| Générateur N2 | MP 04 | MP 05 | MP 06 | MP 07 | MP 10 | MP 12 |
| Cuve Homo | 38 L | 46 L | 100 L | 100 L | 200 L | 200 L |
| Réservoir N2 | 300 L | 300 L | 500 L | 500 L | 900 L | 900 L |
| Surpresseur N2 | BOOSTER 4 kW | BOOSTER 5,5 kW | BOOSTER 7,5 kW | BOOSTER 11 kW | BOOSTER 15 kW | BOOSTER 18 kW |
| Stockage recommandé | 1 x (12x50) | 1 x (12x50) | 2 x (12x50) | 3 x (12x50) | 4 x (12x50) | 6 x (12x50) |
Stockage disponible :
- 12 x 50
- 16 x 50
